Sárkányom SK

Double Parasled

Sokat gondolkodtam milyen húzósárkányt csináljak, KZoli csinált egy pilotot és arra gondoltunk én egy más típust csinálok próbaként.

Netten böngészve (nem keveset) találtam rá egy svájci sárkányos lekicsinyített sledjére. A többi sárkányát elnézve egy nagyon precíz sárkányépítésznek találtam és kértem tőle pár infót a sárkányról.
Elég meggyőző volt, így hát fél év után nekiálltam.

Akkora panelek voltak amiket szabni kellett hogy először egy asztalt kellett csinálnom neki mert a parkettán ezt kiszabni aztán össze passzintani nem is lehetett volna.

Mérete: 195cm magas, 310cm széles, de felfújódva 360cm széles körül lehet.

6 db 4 mm-es szénszálas cső merevíti.

Anyaga: Ballonstoff

16 méter anyagot vett fel (150 cm széles), nagyon kevés hulladékkal.

Elkészítése kb.100 munkaóra volt.

Közben kicsit (nagyon) izgultam, hogy mennyi értelme lesz ennyit dolgozni vele?..fog e egyáltalán repülni?..mennyire stabilan?..húzó ereje hány fokos szögben fog dolgozni? (már ha fog :) )

Szóval alig vártam hogy valamennyire reptethető fázisba kerüljön, és rohanás matyiföldre próbára!! Szerencsére egy kellemes megnyugtató repülést produkált!
Igazából Kecskeméten volt a főpróbája, szerintem szépen, stabilan, és elég nagy húzóerővel repül. Kevés szélben is működött, rokkakukkal együtt emelkedet és esett le ahogy fogyott a szél.
Ennek a leszedése az égről már kétemberes, ha csak nem áll el a szél.

Most már nyugodtan mondhatom érdemes volt megcsinálni.

Képek az építésről: Nálam
Első reptetés: KZolinál



Gondoltam csinálok egy profibb tekerőt, amivel lényegesen lerövidül a zsinór felcsévélése.

Elsőt fából megcsináltam aztán kis utánjárással egy könnyebb, de erős alumíniumból is.

Alumínium lemez, 6-os csavarok, csapágyas görkorcsolyakerék. Súlya így 570g (könnyű).

Tekerőn könnyen cserélhetők (egy mozdulattal) a különböző spulnik. Ha a spulni nagy erő hatására lepattanna, akkor sem megy el a sari mert a karunkon landol az elszabadult spulni.

Spulni feszítés állítható mechanikusan a csavarok hosszabbításával, + a csavaron lévő csúszásgátló vastagságának cserélésével. (De ez már be van állítva hosszú élettartamra).

A tekerő lényege nem az hogy fentről az erősen húzó sárkányt egyedül lekapjam hanem a zsinór gyors összeszedése. (Erősen húzó sárkányhoz karabineren keresztül min. két ember kell).

Persze gyengén húzó sari leszedhető vele egyedül is.

Képen a spulnin 430m zsinór van (spulnistól 450g), összeszedése pár percvolt a tekerővel egyedül.

Képek: http://picasaweb.google.hu/oferenc/TekeroSajatGyartmany#

Katicabogár /Marienkäfer/

Egy ideje nagyon megtetszettek ezek a katicabogarak.

Tervet csak egyet találtam róluk itt amit nem igazán tudtam használni. Terv szerinti sablont lekicsinyítve megcsináltam, de mivel az ívek nem kivehetők belőle ezért nem is tetszett a próbadarab. Ezért nekiálltam lemodellezni a sablont, itt jöttem rá mi az a „modellező szabász” -szat, hát le a kalappal előttük.

Mivel én nem vagyok modellező szabász ezért egy kis trükkhöz folyamodtam. Eszembe jutott hogy mi is néz ki így..??? Hát a strandlabda!! Irány a játékbolt, és 6 paneles olcsó strandlabda vásárlás, 18-20-22 colos. Darabokra vágtam a panelek mellett és meg is volt az ív, ami a nettes tervről hiányzott. Picit nagyítottam vagy kicsinyítettem és megszületett a pontos sablon, az a méretű amit szerettem volna.

Persze a nettes tervből is sok méretet használni tudtam átméretezve, de ez igazából csak felületes irányt adtak a bogár elkészítésébe.

Talán néha működni fog, de inkább egy egyenletes talaj menti szelet igényel (tengerpartit) hogy szépen jobbra-balra elugráljon, elmozogjon.

Képek a készítésről sajnos nincsenek, csak az elkészült darabokról.

Képek: http://picasaweb.google.hu/oferenc/MarienKaferKaticabogar#

Sziasztok,

Egy éves terveim lekerültek a falról, pici módosítás után nekiálltam.

Hát ez lett belőle:

http://picasaweb.google.hu/oferenc/RevoVarras2#

Készülőben van egy zárttéri madár sárkány. Úgy tervezem, hogy kiegyensúlyozom mint egy repülőgépet, hogy nagy legyen a siklószáma.

Egyenlőre csak képekben az építés első fázisai.

Elsőre csak lesúlyozva.

Központi csatlakozó, amibe "AUTANT 2.6 mm 7.5 mm 100 cm" horgászbothoz való spicc kerül nagyobb ívben meghajlítva mint az eredeti. És persze rövidebb is.

Bal szárny.

A kil sem az eredeti, hanem az én madaramról koppintott.

A farokmegoldás hasonló lesz.

Összességében eredeti "SAJÁT" találmány. Ha van kedved szólj hozzá.

Folyt. köv.

 Hello mindenki

Szóval nincsen valami nagyon komoly sztori a varrásom mögött!!

De hát ez az elsők egyike és nagyon szeretném megosztani a tapasztalataimat!

„ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ MENEKÜLJ AMIG LEHET NE ÁLJ NEKI ”

A viccet félretéve nem lesz könyü nem lesz rövid sem.

Viszont olcsob mint az eredeti és olyan amit te akarsz minden fajta kütyüvel amire, neked, vannak igényeid. Méret, szín, ….minden, ami eszedbe jut!

Nos akkor beszéljenek helyettem a képek !!

 www.freestart.hu/album/Goliat1982_albuma/foto/133469/133456

Ha van valami kérdés ezzel kapcsolatban.Vagy bármi amiben ugy érzed hogy tudok segíteni szolj!

Ha tudok akkor segítek !!;)

Mindenki sárkánykeszítési lázban ég, így én sem maradhattam ki :)

Most egy egyzsinórós madarat csináltam, a tervek itt találhatóak: firebird

Jó szokásomhoz híven most sem dokumentáltam a készítés folyamatát.

Egyszerűen elkészíthető, technikailag csak a nagy mérete okozhat problémát.

Így néz ki a kész sárkány:

További képek az első reptetésről itt találhatóak:

http://kz.scirocco.hu/sarkany/20080113_fot/

Így készült az első varrásom.

Azaz igazság hogy nagyon szerettem volna egy Revót, gondoltam mivel szinte minden része egyenes talán könnyebben csinálok egyet. Azért nem írom hogy varrok egyet mert a varrás része eszembe sem jutott , majd összeragasztom, vagy leviszem egy varrónőhöz.
Anyagom volt elfekvőbe csak csövet kellett hozzá vennem.
Egy Német csapat reptető oldal lökött rajtam nagyot mert szépen leirkálják a csöveket hozzá, hogy ők mit használnak meg ilyesmi. Aztán egy Francia, egy Spanyol ha spanyol, meg Barresi természetesen.

Igazából a tervezés része érdekelt nagyon, szépen megrajzolni milliméter papíron, mintát kitalálni megszerkeszteni, úgy összehozni a szabásmintát hogy a panelek egy alap méretű 104cm széles Icarexből is gazdaságosan kijöjjenek.

De tovább inkább képekkel: (A képek nem valami jók, sajnos ilyen a gépem)

Ezek az anyagaim voltak, reménykedtem hogy elég lesz hozzá.
Elég volt! Kék megmaradt, bordóból és az okkersárgából is maradt.

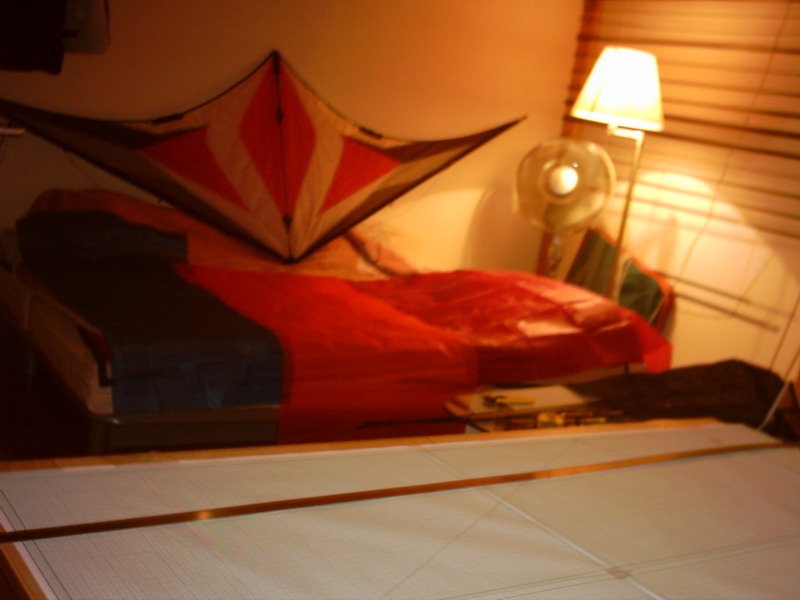

Elindult a tervezgetés:

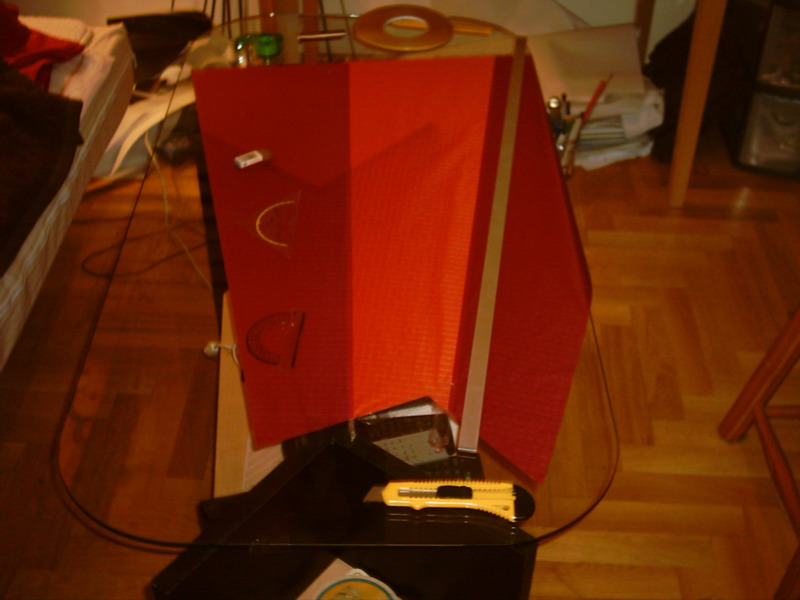

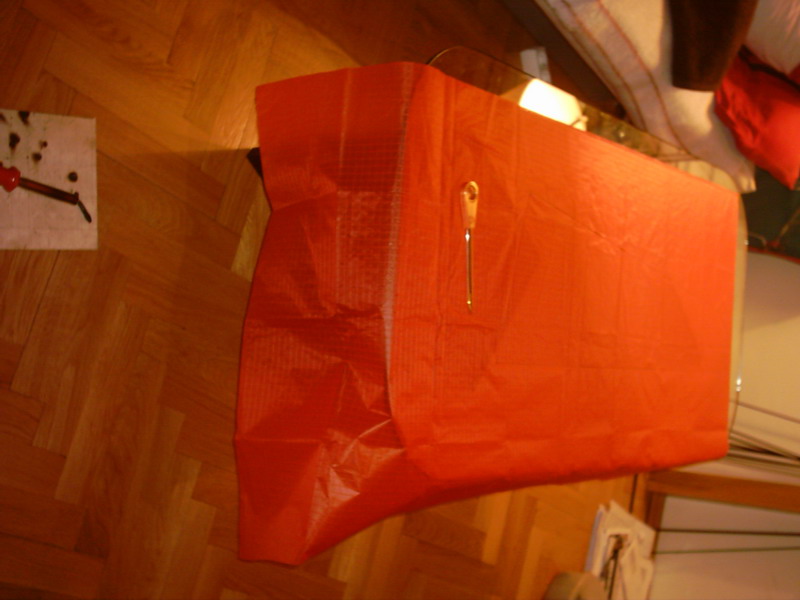

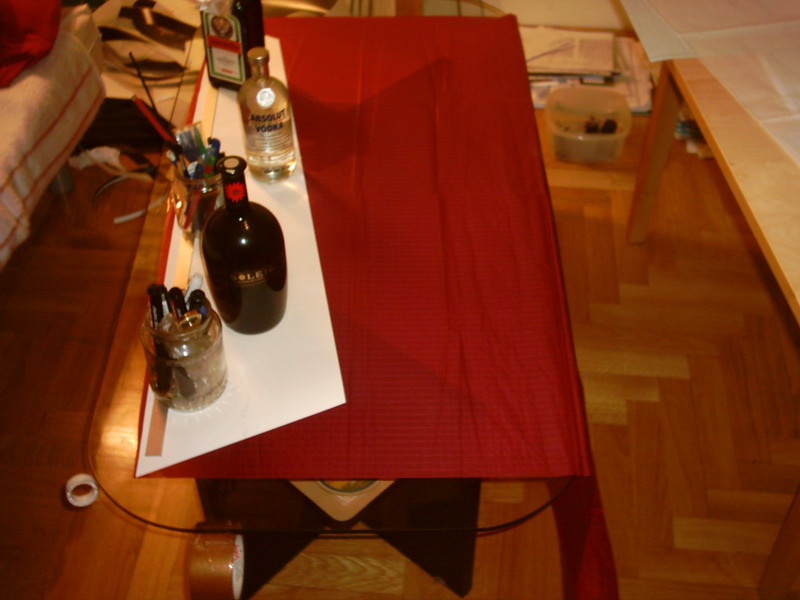

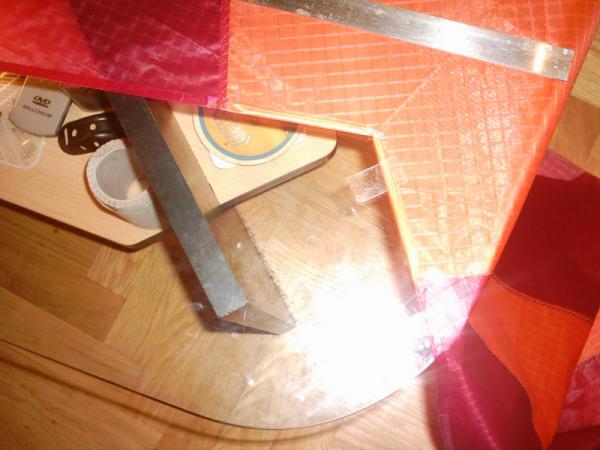

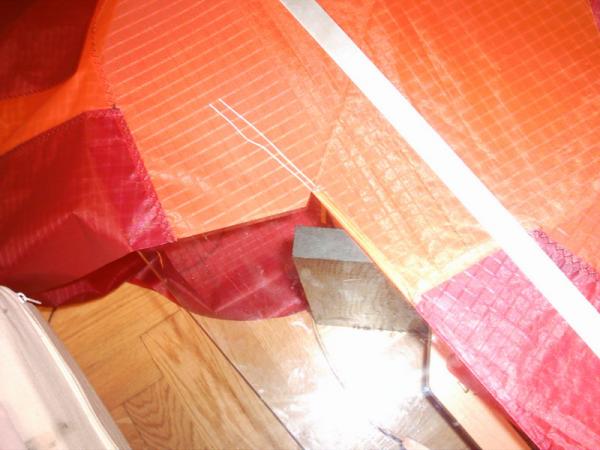

Az anyag elég gyűrött volt, jól le kellett súlyozni, ragasztószalagozni a végeit szabáshoz:

Üvegszálas szúnyoghálót vettem, mert az nem nyúlt semerre. 120cm széles de vehettem volna picit hosszabbat hogy a revo közepén ne legyen átfedés. Mindegy.



 A kiszabott paneleket összeraktam ragasztáshoz és volt ahol 2 cm eltérés is volt benne, azt hittem megüt a guta. Végül is az anyag gyűröttsége miatt volt.

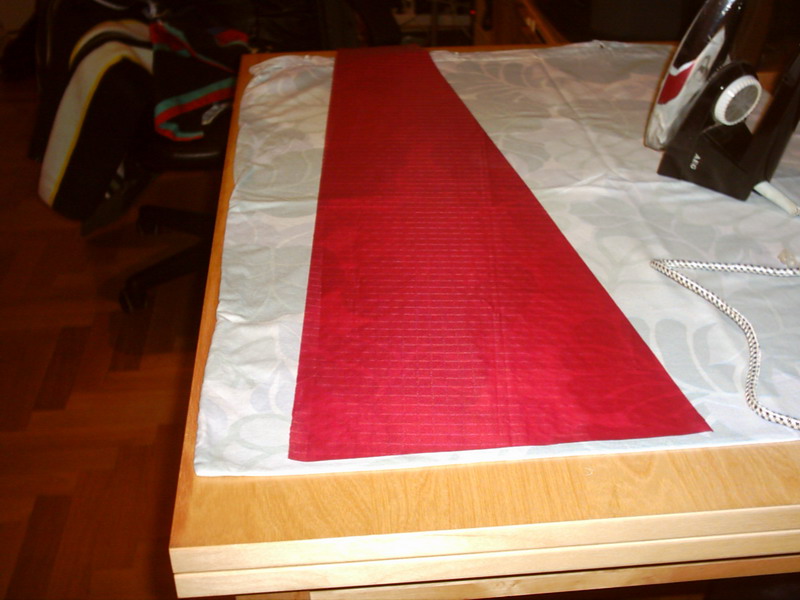

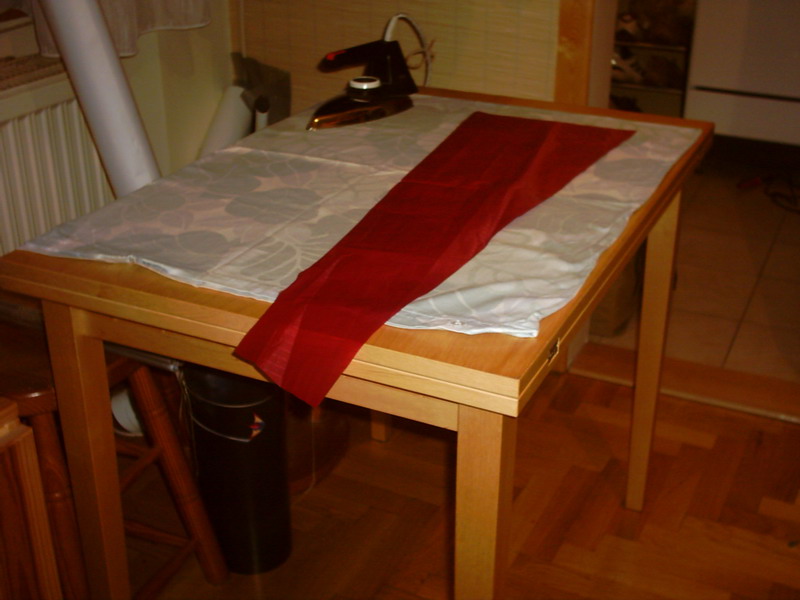

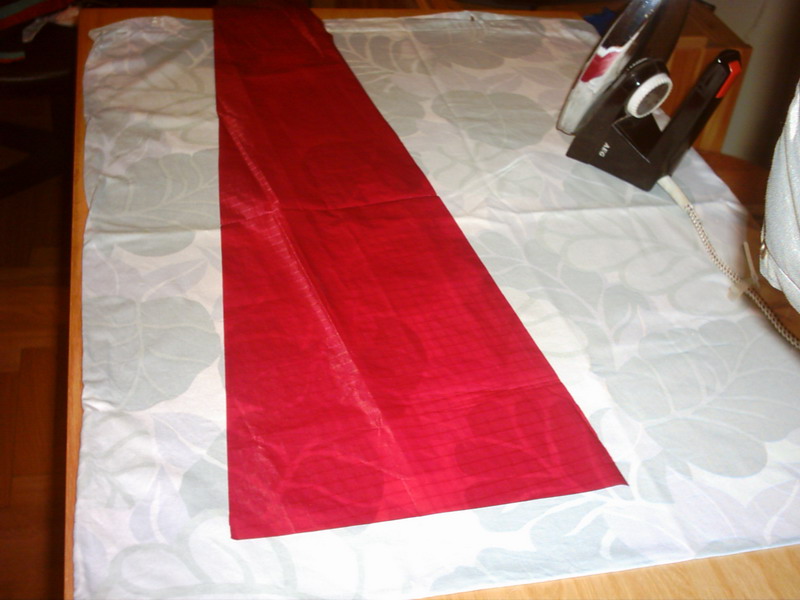

Most mit csináljak???..gondoltam nem lát senki , Hát én ezt  kivasalom !

  Nagyon bejött!!

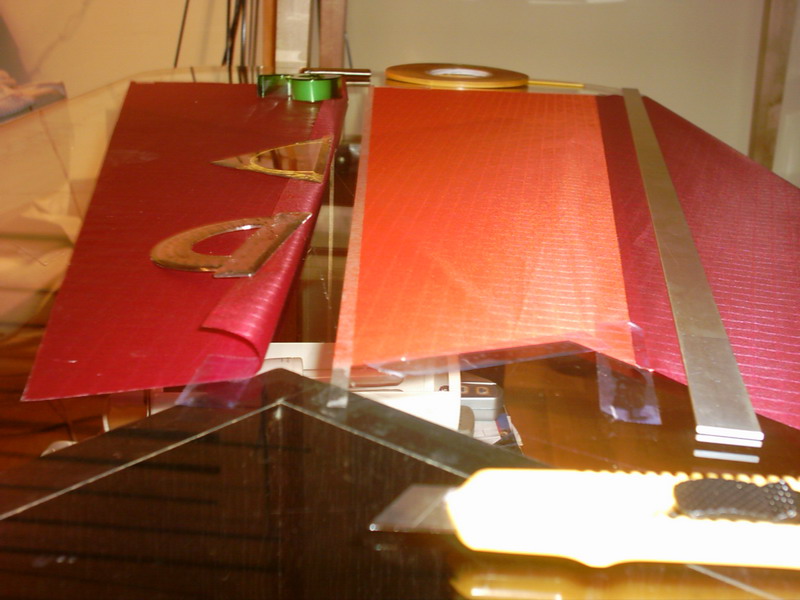

Ragasztás:
Innen kezdve már gyönyörű egyenes anyagokkal dolgozhattam tovább.

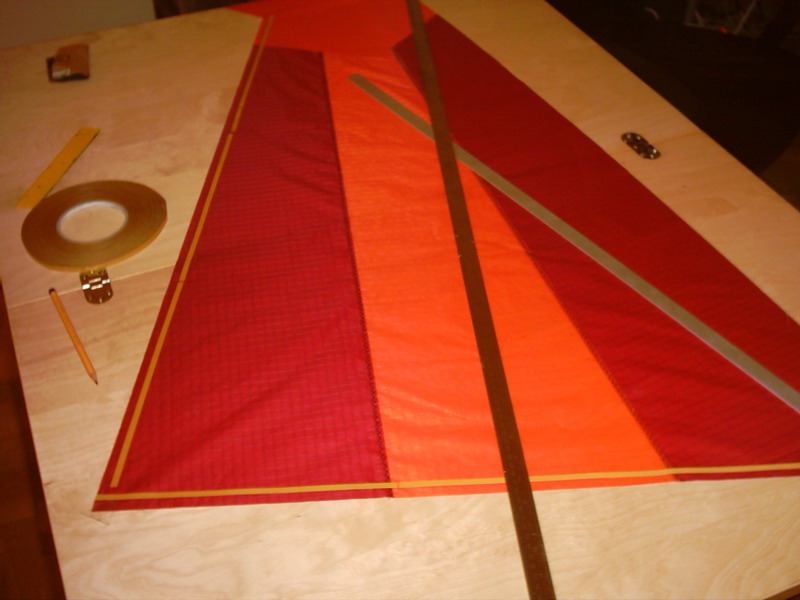

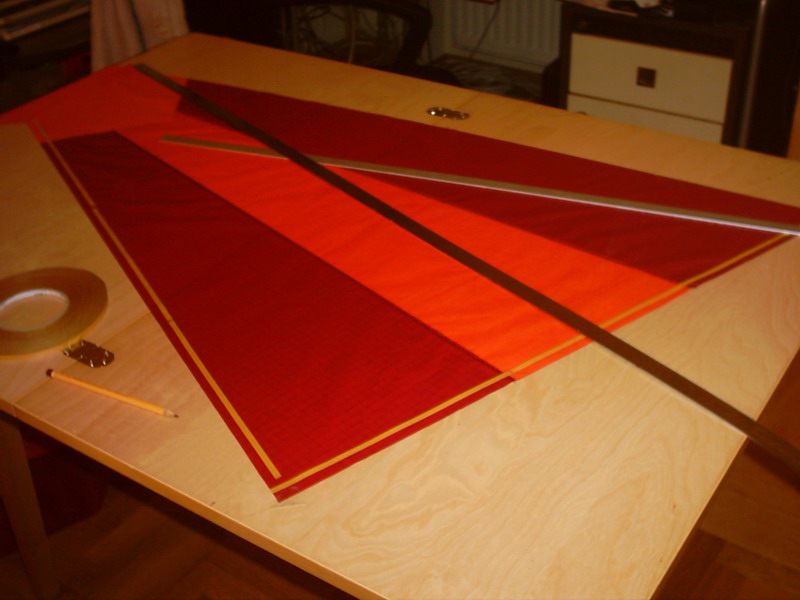

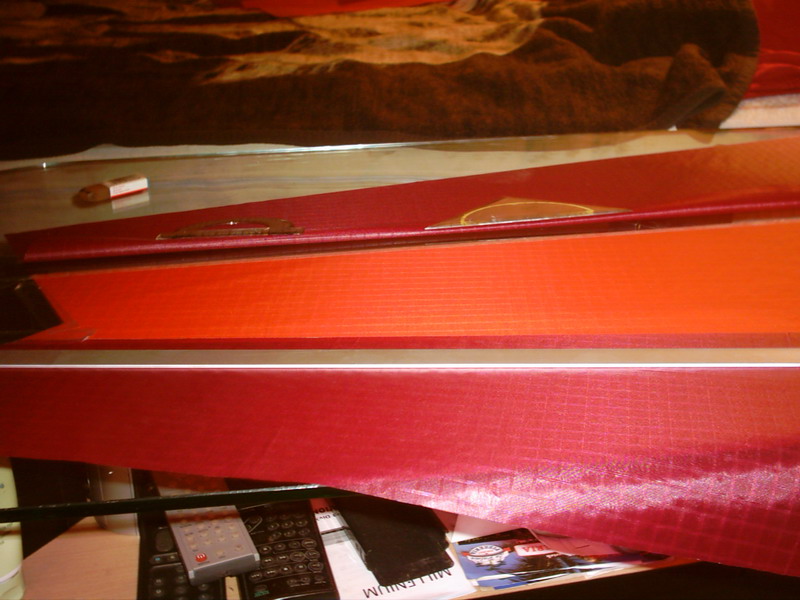

Egyik panelt leragasztottam az asztalhoz és ráraktam a 6 mm-es kétoldalú ragasztó szalagot, a másikat pontosan ráillesztettem majd ezt is leragasztottam hogy ne mozduljon el, majd ejtéssel ragasztottam össze.
Ha az egyik végétől kezdtem volna rányomni a másik anyagot akkor szerintem milliméteres gyűrődések lettek volna benne.
Így semmi!

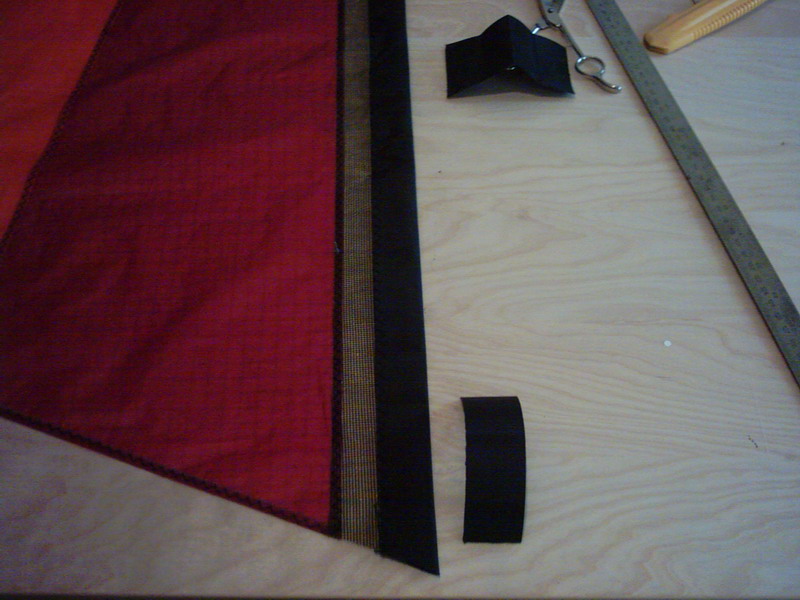

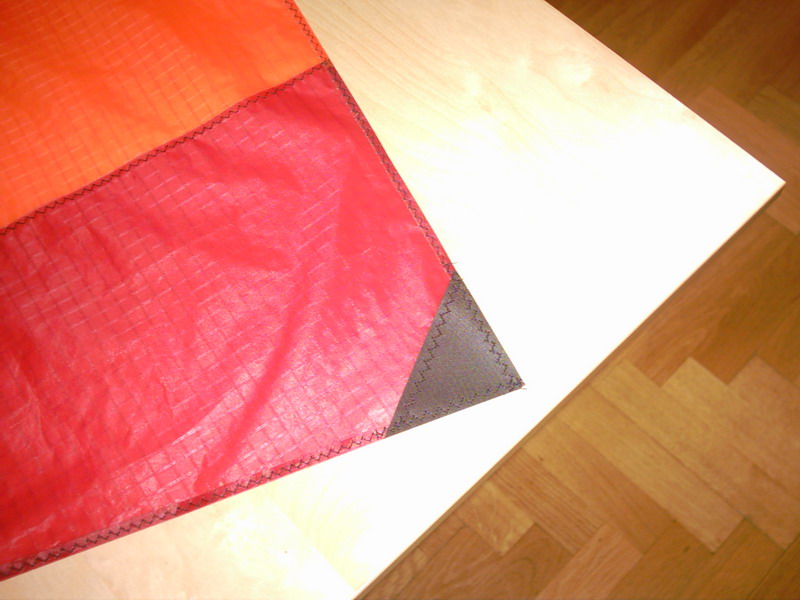

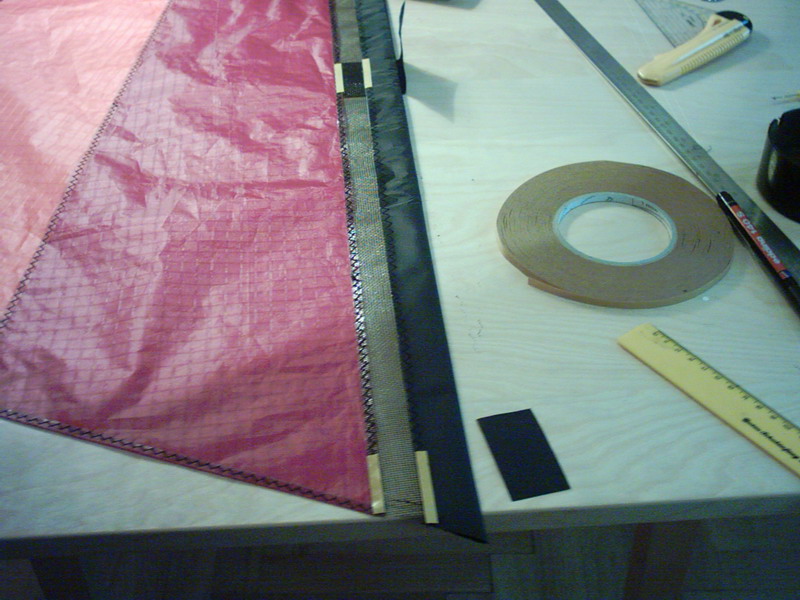

Középső erősítés berakása:

Annyira belejöttem a revo csinálásba hogy gondoltam meg is varrom.
A vadi új varrógép már az elején feladta a leckét, kifogyott az alsó szál!
Azt tudtam, hogy a tetején szoktak vele valamit csinálni és akkor tekeredik a szál, na de hogy???
Mentő telefon gyorsan!!...kiderült hogy csak egy kattintás a tetején jobbra és csévél.   Hmm...

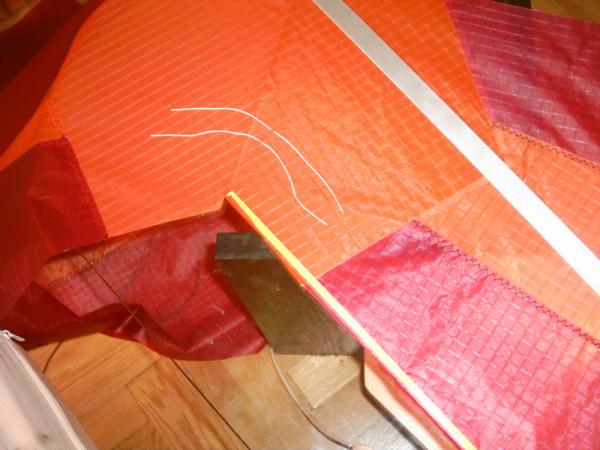

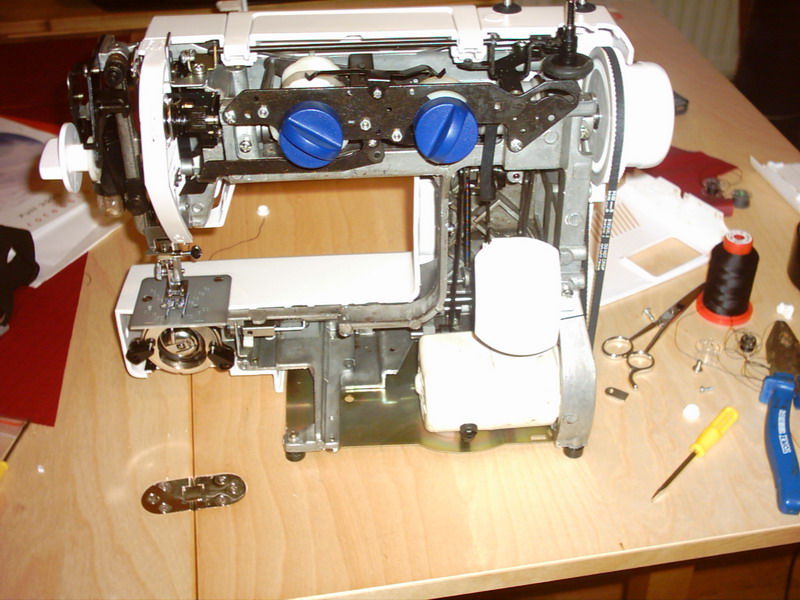

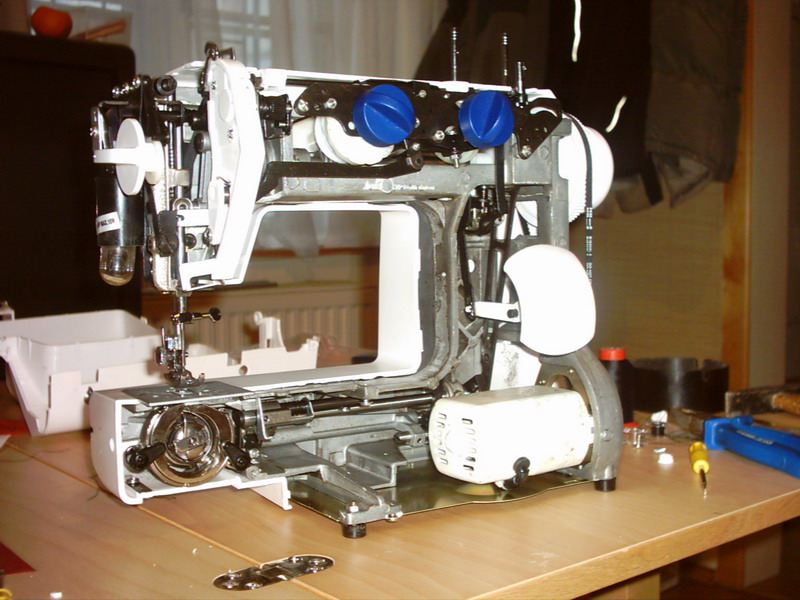

De eközben már műszerészként Én is haladtam:

Ebben az állapotában már érdekelt a varrógép

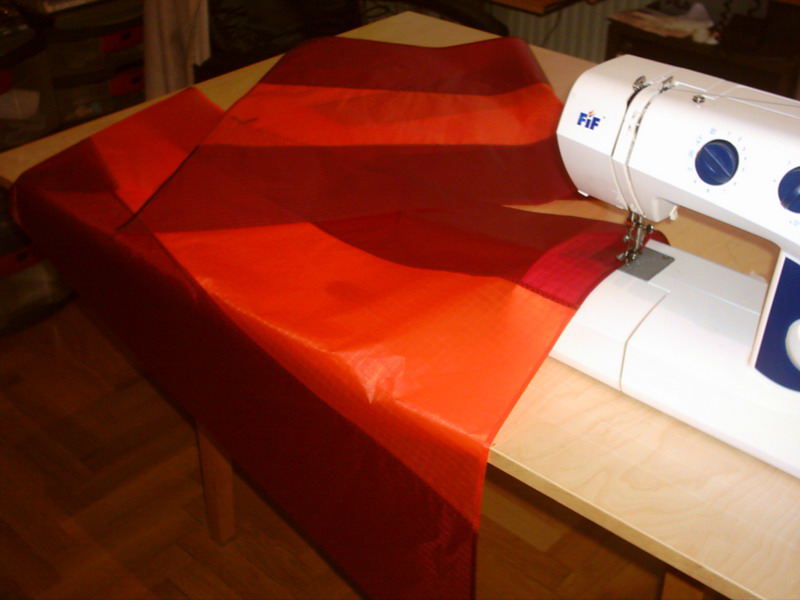

 Innen kezdve már ment a varrás. Nem is olyan nagy ügy!

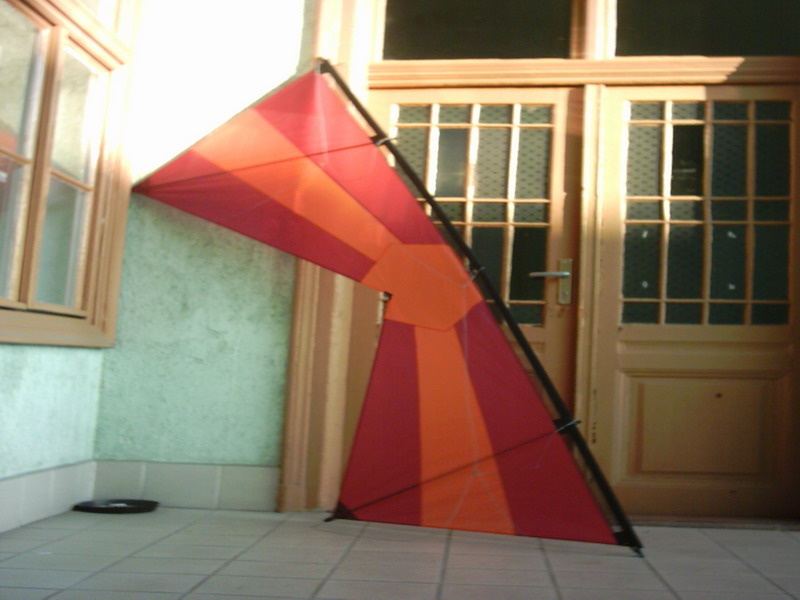

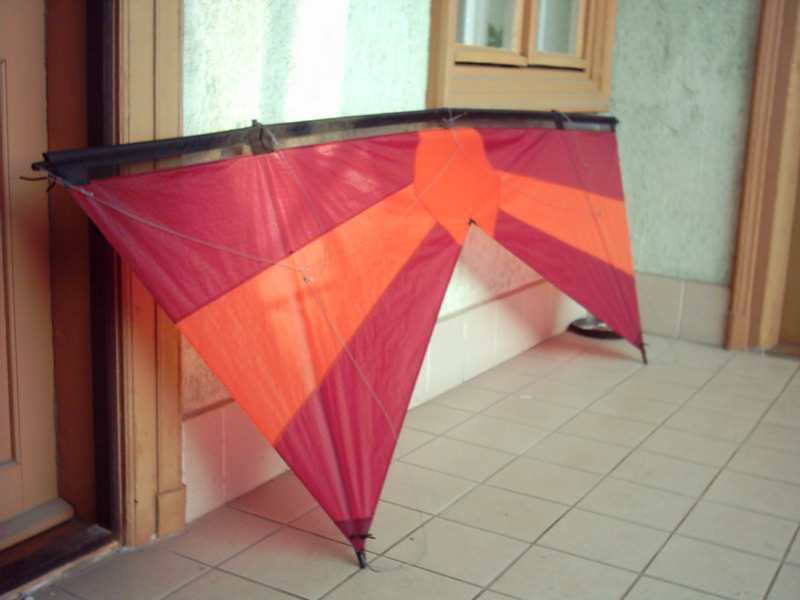

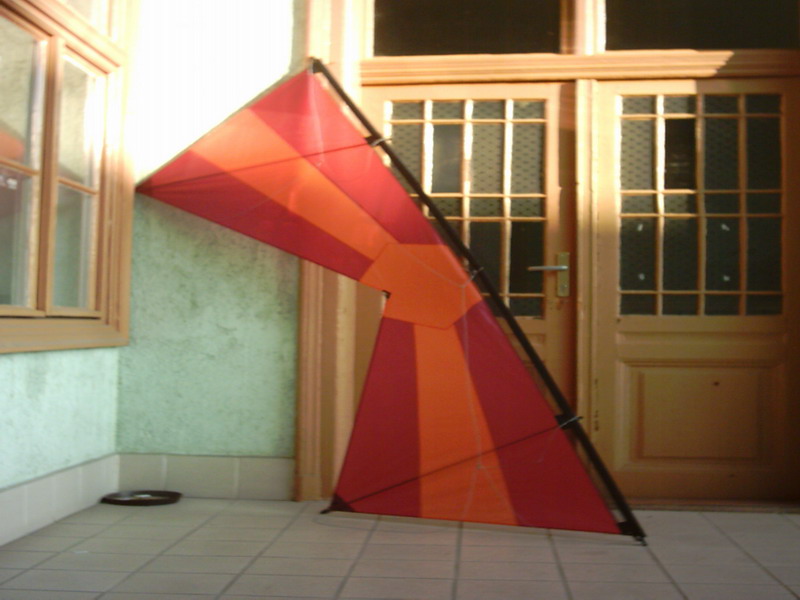

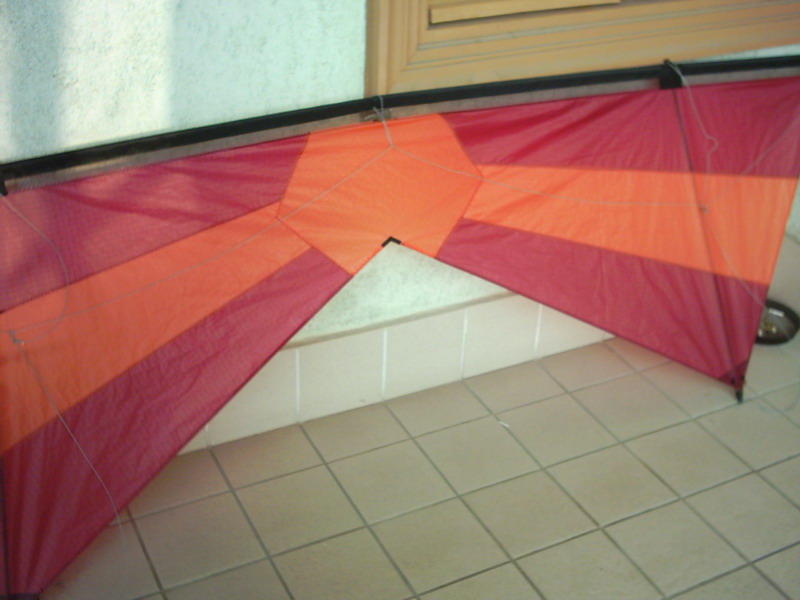

Elkészült, ez lett:

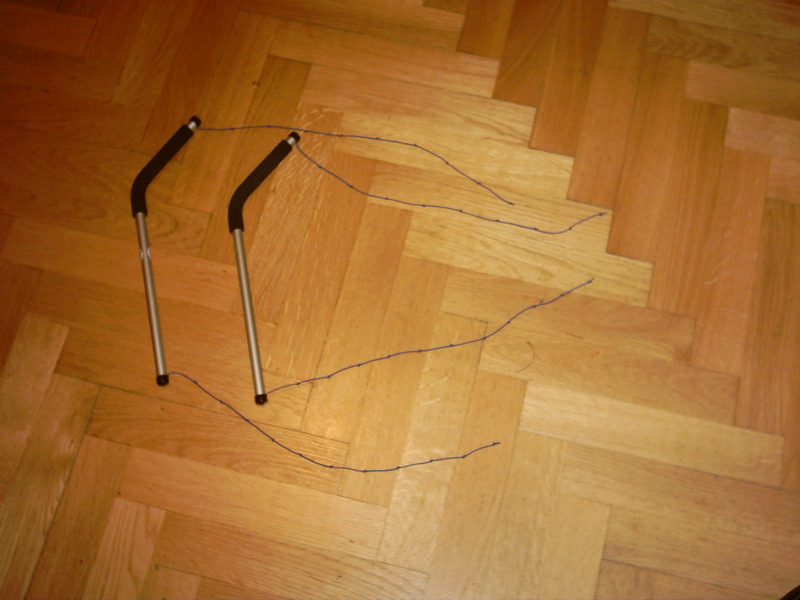

Írányító szett:

Szóval lett egy Revóm!!
Kíváncsi vagyok hogy fog repülni, elméletileg nagyon kell tudnia
Majd Samuval, ÖregMikivel leteszteljük, Barresit csak nem hívhatom ide

Erről az oldalról van a szabásminta
Németek adták hozzá a csőötletet
Ő mutatta meg a fogantyúkat
Revófőnököt meg csak lesem

Többeknek megígértem, hogy írok egy alkatrészlistát ehhez a sárkányhoz:

5 db Skyshark P300 vagy P400
2 db belső toldó Skyshark csőhöz
5 méter 60 mm széles Dacron (ez van az eredeti listán, de szerintem 3 méter bőven elég)
2,5 méter 60 mm széles háló
6 db 8 mm-es Delrin végzáró kupak
6 méter kantárzsinór 50-70 kp-s
1 méter 3 mm vastag gumis zsinór (nem tudom, hogy mi a hivatalos neve)
Vitorlának Icarex vagy Ventex

A terveket és az alkatrészlistát a német drachenforum.net oldalon találtam, ezek regisztráció után itt találhatóak.

Ha valaki nem szeretne regisztrálni, szívesen elküldöm a közvetlen linket a tervekhez.

Az épített Revo jól repül, de a kantárján még állítgatni kell, mert a föld közelében könnyen leesik. Sajnos "gyári" Revohoz még nem volt szerencsém, így nincs összehasonlítási alapom.

Végül egy kép a Rev 1.2b-ről:

További képek az első reptetésről: http://kz.scirocco.hu/sarkany/20070701_dunakeszi/

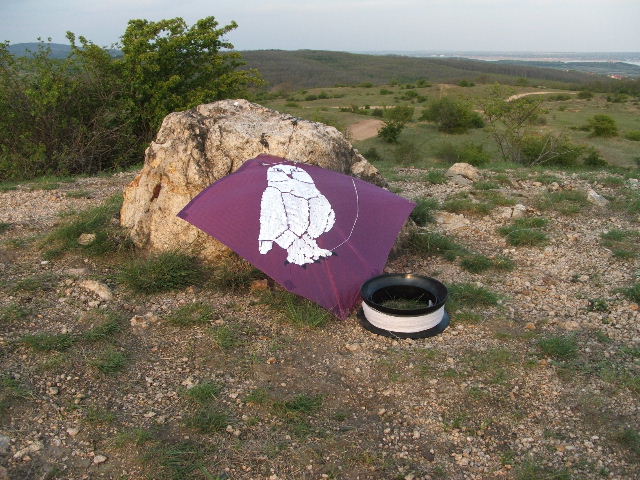

Soha nem gondoltam, hogy ilyen könnyű lesz megépítenem életem első harcisárkányát. A hétvégén kipróbáltam és gyönyörűen működik. Gerhard - http://www.fighterkite.info/ egy osztrák megszállott, akinek a honlapja tele van hasznosabbnál hasznosabb tanácsokkal és szemet gyönyörködtető műalkotásokkal -, adott inspirációt az építéshez. Úgy vettem észre Ő elsősorban nem a - vagy nem csak – harcra neveli a sárkányait, hanem a küllemükre helyezi a hangsúlyt. A megépített szerkezetem a Pimasz bagoly (Saucy Owl) nevet viseli és szereti a lágy szellőt.

Kémeim jelentették, hogy várhatóan Pákozdon itt lesz, és gondolom, elhozza néhány büszkeségét is.

Sikerült az amerikai nagy öreggel Bruce Lamberttel is kapcsolatba kerülnöm, aki az ottani harcosok nagy mestere (NAFKA). Kiváló leírásai mindenkinek hasznos tanácsokat nyújtanak a kezdeti lépésekhez. http://www.fighterkitecentral.com/

Fogok bővebben is írni a harci csodákról, de egy kicsit később. Túl jó idő van most ahhoz, hogy ezzel raboljam a drága baglyom idejét …

Ha fotót is szeretnétek a beszámolóhoz, akkor szóljatok.
